001.
活塞環的基本功能
- 氣密功能:可防止活塞頂部的氣體外洩
- 熱傳導:可將爆炸後產生的高熱藉由活塞環傳至汽缸壁,達到散熱的效用
- 潤滑與刮油:可防止過多的油進入燃燒室
chamber,並使缸壁充分潤滑
- 維持活塞的運動方向
002.

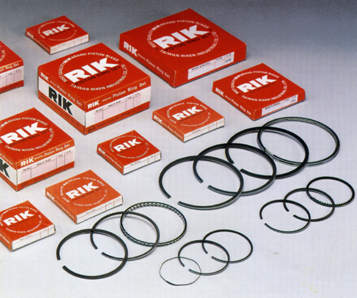

為引擎選擇最佳的活塞環
在整個引擎裡，活塞環佔體積的體積並不是很大，所以外行人會誤認為它是一個簡單的部品。其實不然，活塞環扮演的角色就好像心臟裏的瓣膜一樣重要，選用不當將造成吃機油、刮傷缸壁、降低馬力、耗油、增加噪音....等不良現象。
一般的雜牌小型工廠因技術與設備無法克服的關係，製造出來的產品不但外形拙劣，仔細檢驗一些細微的特質更是粗糙不穩，或者違反設計原理；使用後引擎明顯無法維持原有的設計性能，且對引擎造成極大的損害。
故選擇由有世界級品牌的專業廠商生產的活塞環才有穩定品質的保障，亦是維持引擎性能，延長使用壽命的不二法門。
003.
活塞環刻印的意義

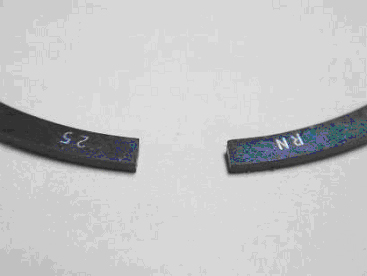

活塞環合口旁的刻印它有兩個作用，一是辨別方向性用，一是說明活塞環的尺寸、位置、製造廠....等等。
一般來說，活塞環因其斷面形狀的功能設計是有其方向性的，所以安裝活塞環時一定要將刻印側朝向活塞頂部，否則不但無法發揮功用，還會傷及整個汽缸。
於面對活塞環合口外周的右邊刻印，通常為製造廠的識別記號，如"R"(代表台灣理研製造)，有時為更易於區分會以"1R"、"2R"來表示活塞環的位置，或者也有以"RN"來代表使用RIK-20的材質。
至於左邊的記號則代表活塞環的外徑是否有加大，通常記號如下：
| 刻印記號 |
外徑加大尺寸 |
刻印記號 |
外徑加大尺寸 |
| 無刻印記號 |
0.00mm |
100 |
1.00mm |
| 25 |
0.25mm |
150 |
1.50mm |
| 50 |
0.50mm |
200 |
2.00mm |
| 75 |
0.75mm |
250 |
2.50mm |

004.
活塞環裝配注意事項
- 安裝活塞環時要用專用的安裝工具進行，並於安裝前先清潔活塞環溝部。
- 由最下面的溝開始依序往上裝配，並注意刻印側需朝活塞環頂端。
- 各活塞環的合口處須相互錯開(切忌成一直線)約15°，且避免於梢孔和90°的位置。
- 組裝鋼製組合油環(VENT)之注意事項：
4-1.將spacer先放入環溝中，合口尖端朝向活塞環頂部，嚴禁左右前後重疊。
4-2.接著安裝兩片RAIL，並須記得要將三者的合口間隙相互約15°。
4-3.安裝後須確認可以用手平順的將環轉動。
- 安裝附有COIL或EXPANDER的活塞環時，須注意使油環與COIL或EXPANDER的合口間隙互成180°(反對側)

|
